角接觸球軸承概述
作者：小編時間：2023-05-10 16:25:41 次瀏覽
信息摘要：
角接觸球軸承極限轉速較高，可以同時承受徑向載荷和軸向載荷，也可以承受純軸向載荷，其軸向載荷能力由接觸角決定，并隨接觸角的增大而增大。單列角接觸球軸承：718、719、70、72系列軸承單列角接觸球軸承可同時承受徑向載荷和一個方向的軸向載荷，也可承受單一方向的純軸向載荷，在承受徑向載荷時，將引起軸向分力。因此，單列角接觸球軸承常常需要與其它承受反方向軸向載荷的軸承匹配安裝。也就是說，角接觸球軸承通
角接觸球軸承極限轉速較高，可以同時承受徑向載荷和軸向載荷，也可以承受純軸向載荷，其軸向載荷能力由接觸角決定，并隨接觸角的增大而增大。
單列角接觸球軸承：718、719、70、72系列軸承
單列角接觸球軸承可同時承受徑向載荷和一個方向的軸向載荷，也可承受單一方向的純軸向載荷，在承受徑向載荷時，將引起軸向分力。因此，單列角接觸球軸承常常需要與其它承受反方向軸向載荷的軸承匹配安裝。也就是說，角接觸球軸承通常采用雙聯、三聯、四聯甚至五聯組配使用。角接觸球軸承的極限轉速較高。主軸用精密角接觸球軸承有718、719、70和72四個尺寸來列，相同內徑的軸承，其外徑和寬度依次增大。精密角接觸球軸承的接觸角分15°(代號C)和25°(代號AC)兩種，對角接觸球軸承而言，接觸角越大，軸向承載能力越大，但軸承的極限轉速越低。因此，轉速高、承受軸向載荷小的主軸支撐宜采用15°接觸角的軸承，反之，則采用接觸角為25°的角接觸球軸承。

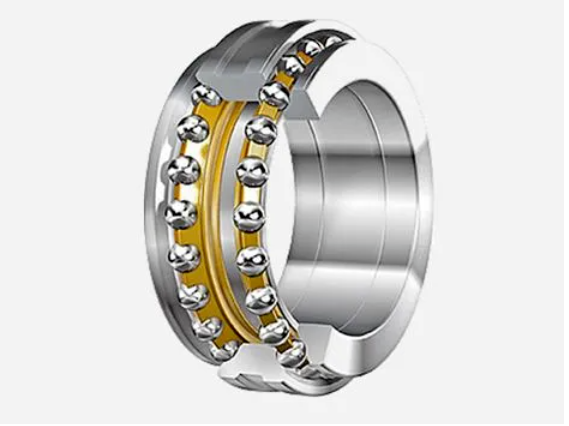

雙向推力用接觸球軸承由兩個軸圈、一個座圈、一個隔套和兩列滾動體及保持架組件組成。修磨隔套的厚度即可調整軸承的間隙和預緊。軸承的接觸角為60°。該軸承的公稱外徑和與其配套的雙列圓柱滾子軸承的外徑相同，但外圈與箱體孔之間有間隙，因而，雙向推力角接球軸承不承受徑向載荷，與雙列圓柱滾子軸承配套使用以承受雙向軸向載荷。雙向推力角接觸球軸承分2344和2347兩個尺寸系列，2344系列軸承用于與雙列圓柱滾子軸承錐孔小端配合，2347系列用于大端。雙向推力角接觸球軸承外圈中間設置了一個環型油槽和對稱分布的三個潤滑油孔。潤滑劑導入兩列滾動體及保持架組件之間，利用軸承的旋轉達到潤滑的目的。雙向推力角接觸球軸承具有精度高，剛性好、溫升低、轉速高、裝卸方便等優點。
